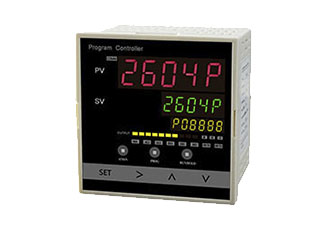

Dk2604P智能程序30段曲线分组PID可编程温控仪表

发表于2023/12/2 / 1次浏览
产品简介

2600系列程序过程控制仪是采用测量控制设计的工业过程控制仪表。具有测量和控制精度高等特点。可以实现30段曲线的过程控制,可以根据需要在30段曲线中实现继电器动作输出、10组限幅功能和5组PID调用等实用功能。实现曲线过程控制的复杂需求。
本程序过程控制仪具有加热和制冷双输出控制功能,也可以作双回路温度、湿度控制功能。
辅助输入通道具有:加热器断线报*功能、远程DCS遥控设定设定值SV、湿度传感器输入
开关量光隔输入3组,可以实现多种应用功能的灵活应用切换。
本过程控制仪具有29种常用工业信号传感器输入功能。
控制输出类型有:继电器、模拟线性信号、固态继电器输出(晶体管)、可控硅(可直接驱动5安以下电器设备)。
本程序控制仪具有人机对话接口设计,按键操作简单便捷。具有功率输出指示进度条。在程序曲线执行时可以提示当前剩余时间和当前设定值等功能。程序曲线本地编辑输入简单方便,具有掉电保持功能。上电报*免除功能。采用控制算法适应多种运行工况。

详细参数

1 . 控制周期:50mS/25mS
2 . 测量精度:0.1%FS(采用24位AD)
3 . 采样速率:20Hz/40Hz
4 . 控制输出:
    模拟信号:0-20MA 、4-20MA(<500Ω)、0-10MA(<1kΩ)
    继电器:2A(250V AC)
    固态继电器(晶体管):22V  20MA
    可控硅:6A  250V AC
5 . LED数码管:三排显示
    一排PV 5位,二排SV 5位,三排信息窗6位
6 . 信号测量输入阻抗:电压≥500KΩ,电流≤300Ω,热电偶≥500KΩ
7 . 电阻采用三线制测量,信号传输导线每根线电阻不大于10欧
8 . 标准MODBUS RTU 通讯协议。两线制RS485
9 . 校验方式:无校验、奇校验、偶校验

10 . 通讯速度:4800BPS、9600BPS、19200BPS
11 . 通讯地址范围:1~247
12 . 设备供电:86~260V AC (47~63HZ)
13 . 隔离电压:输入、输出、电源三者隔离电压2300V AC  /1MIN
14 . 使用温度:0~45℃
15 . 储存条件:温度-40℃~80℃;湿度10%~90%RH
1 6. 外形尺寸:96*96mm(开孔尺寸92*92mm)、48*96mm(开孔尺寸45*92mm)
17.EMC标准:EN61326*
18. 安*标准:EN61010和UL3121
19. 防护等级:IP66
20. 功耗:7W



产品特点

五位数码管显示和状态显示窗口
支持MODBUS RTU 通讯
可设定30段程序曲线

采用改进型DK PID算法

分组加热限幅功能,分组PID,适合各种特性负载
远程模拟设定、通讯控制、加热器断线保护等功能
改进型快速PID控制

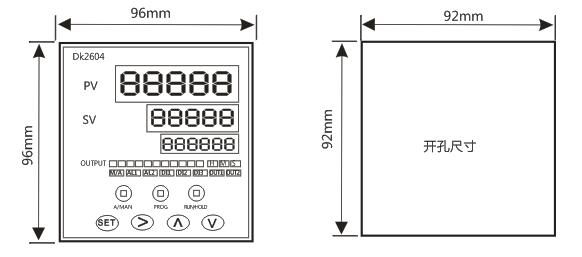

选型尺寸

外形尺寸:96*96*90mm

开孔尺寸:92*92mm
