2800系列程序过程控制仪是采用测量控制设计的工业过程控制仪表。具有测量和控制精度高等特点。
支持9条工艺曲线，每条可设定24段程序曲线，可以实现24段曲线的过程控制，可以根据需要在24段曲线中实现继电器动作输出、5组PID调用等实用功能。实现曲线过程控制复杂需求。本程序过程控制仪具有加热和制冷双输出控制功能。辅助输入通道具有：加热器断线报*功能、外给定设定值SV、支持双输入传感器高低温切换功能。
开关量光隔输入2组，可以实现多种应用功能的灵活应用切换。
本过程控制仪具有47种工业信号传感器输入功能。
控制输出类型有：继电器、模拟线性信号、固态继电器输出（晶体管）、可控硅（可直接驱动5安以下电器设备）。
本程序控制仪方便的人机对话接口设计，按键操作简单便捷。在程序曲线执行时可以提示当前剩余时间和当前设定值等功能。
程序曲线本地编辑输入简单方便，程序段曲线具有掉电数据保持功能，上电报*免除功能。支持分组PID限幅功能。采用控制算法适应多种运行工况。
1 . 控制周期：50mS/100mS
2 . 测量精度：0.1%FS（采用24位AD）
3 . 采样速率：20Hz/10Hz
4 . 控制输出：
模拟信号：4-20MA、0-20MA（<500Ω） 、0-10MA（<1kΩ）
继电器：2A（250V AC）
固态继电器（晶体管）：22V 20MA
可控硅：6A 250V AC
5 . LED数码管：三排显示
一排PV 5位，二排SV 5位，三排信息窗3位
6 . 信号测量输入阻抗：电压≥500KΩ(5V、10V≥100KΩ)，电流≤120Ω，
热电偶≥500KΩ
7 . 电阻采用三线制测量，信号传输导线每根线电阻不大于10欧
8 . 标准MODBUS RTU 通讯协议。两线制RS485
校验方式：无校验、奇校验、偶校验
通讯速度：4800BPS、9600BPS、19200BPS
通讯地址范围：1~247
9. 设备供电：86~260V AC (47~63HZ)
10. 隔离电压：输入、输出、电源三者隔离电压2300V AC /1MIN
11. 使用温度：0~50℃
12. 储存条件：温度-40℃~80℃；湿度10%~90%RH
1 3. 外形尺寸：96*96mm(开孔尺寸92*92mm)、96*48mm(开孔尺寸92*44mm)
14.EMC标准：EN61326*
15. 安*标准：EN61010和UL3121
16. 防护等级：IP66
17. 功耗：7W
真彩色IPS TFT全视角液晶显示，报*状态变色提示
标准MODBUS RTU 通讯
支持9条工艺曲线，每条可设定24段程序曲线
分组PID，适合多种特性负载
远程模拟设定、通讯控制、加热器断线保护等功能
支持PT1000输入
采用改进型DK PID算法
带传感器馈电供电功能，抗干扰设计

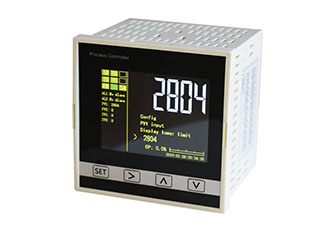

DK2804:外形尺寸96*96*87mm，开孔尺寸92*92*79mm
DK2808:外形尺寸96*48*87mm，开孔尺寸92*44*79mm
DK28H8:外形尺寸48*96*87mm，开孔尺寸44*92*79mm
|
