DK2900双MODBUS通讯以太网过程控制仪表

发表于2023/12/2 / 3次浏览
产品简介

24位多通道同步数据采集,全5位数据显示,显示正负10000.

双MODBUS RTU 通讯,可选MODBUS TCP以太网通讯。支持通讯数据同步功能,多机运行自动同步SV。可实现多台控制仪数据同步控制。

可实现通讯数字化控制PID ,直接控制一台或多台数字功率控制仪。实现全数字化控制。

通讯数据支持16位整数标准。当数据大于16位时,可自动切换到32位整数数据读写。实现过程控制的高精度全分辨率真实读取。

32位RISC指令集工业级微处理器,具有高的抗干扰性和快的响应速度。

控制输出刷新速率50MS, 适应很快的控制过程。

双通道数学运算功能,可实现复杂的算法逻辑。具有高精度的碳势测控功能。

4路硬接点报*输出和程序控制输出。9路可编程DIO输入输出功能,同一IO 可根据需要自定义为输入或输出功能。

支持双路传感器高低温切换功能和冗余切换功能。当传感器故障时自动切换到备用输入测量通道。

程序曲线可以9路通道任意定时输出控制。集成固定时标功能输出模式和程序曲线时标功能。根据需要可以灵活组态。支持速率曲线模式和时间模式曲线输入功能。

全屏OVERVIEW显示,洞察每个过程控制参数。

20条曲线,每条曲线50段。支持段内循环和程序曲线循环。

10组分组PID 和10组分组输出限幅控制。满足多种控制工况的需求。

支持模拟给定和数字远程给定功能。

支持非标信号输入,多点线性化处理。47种工业传感器信号输入。


详细参数

1. 控制周期:50mS/100mS

2. 测量精度:0.1%FS(采用24位AD)

3. 采样速率:20Hz/10Hz

4. 控制输出:

    模拟信号:12 BIT (True DA)  4-20MA, 0-20MA,0-10MA,0-10V ,

    2-10V ,0-5V,1-5V

    继电器:2A(250V AC)

    固态继电器(晶体管):22V  20MA

    可控硅:3A  250V AC

5. 显示方式:IPS TFT真彩液晶

6. 信号测量输入阻抗:电压≥500KΩ(5V、10V≥100KΩ),电流≤120Ω,

    热电偶≥500KΩ

7. 电阻采用三线制测量,信号传输导线每根线电阻不大于10欧

8.1标准MODBUS RTU 通讯协议。两线制RS485

     校验方式:无校验、奇校验、偶校验

     通讯速度:4800BPS、9600BPS、19200BPS、38400PS、57600PS

     通讯地址范围:1~247.

8.2 标准MODBUS TCP 协议。

9.   设备供电:86~260V AC (47~63HZ)

10. 隔离电压:输入、输出、电源三者隔离电压2300V AC  /1MIN

11. 使用温度:0~50℃

12. 储存条件:温度-40℃~80℃;湿度10%~90%RH

13. 96*48*130mm(开孔尺寸92*44mm)、

14.EMC标准:EN61326*

15.安*标准:IEC60950-1

16.防护等级:IP66

17.功耗:12W

18. DI 和DO : 本DIO 功能是可编程的,可通过参数设定定义为输入DI 或输出DO.

      DI 只能接受无源干接点输入信号输入。

      DO 为集电*开路输出。负载能力200MA, 需外部提供24伏信号驱动中间继电器。



产品特点

真彩色IPS TFT全视角液晶显示,全5位,OVERVIEW变色显示

双口联机通讯控制、工业以太网,集成了主站通讯PID控制

支持20条工艺曲线,每条50段,支持段内循环和曲线循环

支持速率模式曲线和时间模式曲线

10组分组PID,分组输出限幅功能,适合多种特性负载

支持模拟远程和数字外部设定、支持加热器断线报*功能

47种输入信号,支持PT1000输入、工业氧探头碳势控制

采用改进型DK PID算法,支持对PV微分和微分控制

设计了数据采集,0.1级测控精度

支持双传感器高低温切换功能。支持用户自定义输入曲线8点修正功能

可编程DI、DO自定义输入输出功能

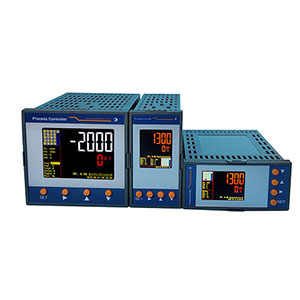

选型尺寸

选型尺寸

96*96mm(开孔尺寸92*92mm)、

96*48mm(开孔尺寸92*44mm)

48*96mm(开孔尺寸44*92mm)
