DK2004P系列 为四回路位式控制仪表，测量精度高，具有4路位式控制功能，也可选择一路变送输出或标准MODBUS RTU 通讯功能。液晶同屏显示四回路的全部信息和示警功能。人性化设计UI设计，客户更能方便的使用上手操作。 本温控仪表采用OLED液晶设计， 改良了传统LCD液晶视角小、不清晰、背光容易损坏等特点。 四回路可单独设定位式控制功能。内部采用20位高精度AD测量，四回路输入同时可不同信号输入功能。
输入
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
4～20mA
0～20mA
Cu50
PT100
0～80Ω
0～400Ω
0～20mV
0～100mV
0～1V
1～5V
0～5V
-20～+20mV
-100～+100mV
-5V～+5V
0～10V
-10V～+10V
输出
0(0-5V)，1(0-10V)，2(0-20mA)，3(0-10mA)，4(1-5V)，5(2-10V)，6(4-20mA)
通讯
配有光电隔离的RS-485通讯接口
示警
4路继电器输出，可选位式控制
其它详细参数
输入通道数：单独4路，可不同输入类型
输入信号范围：26种常见工业标准信号
基本误差：0.002FS±1个字
分 辨 力： 1/20000
测量AD: 20位，13SPS
输出DA: 16位，200KSPS
输入阻抗：电压时 ≥500K，电流时 ≤300Ω（电流有特殊要求，可以做到650欧，订货时说明），热电阻 ≤0.25mA，热电偶 ≥500K
输出阻抗（带负载能力）：电压时 ≥250K，电流时 ≤300Ω（电流有特殊要求，可以做到650欧，订货时说明），继电器 AC120V/1A，DC30V/1A
显示方式：OLED
采样周期：0.5S
通讯方式：RS485接口，两线制
驱动距离：1200米
通讯协议：MODBUS RTU
校验方式：无校验，奇校验，偶校验
波特率：4800，9600，19200通讯数据格式：一位起始位，八位数据位，一位停止位
供电电压：AC220V/DC24V
隔离电压：2000V AC 1分钟
工作条件：温度：-20℃～+50℃，湿度:0.1-0.9RH
存储条件：温度：-40℃～+80℃，湿度:0.1-0.9RH
采用电子技术，以高速信号处理器、微处理器为核心，数字式更智能。测量精度更高。
配有光电隔离的RS-485通讯接口，采用ModBus RTU通讯规约。电路设计采用输入、电源、输出三端隔离，单独4路输入，可接26种常见工业信号。
选型尺寸
DK2004P:
外形尺寸96*96mm
开孔尺寸92*92mm

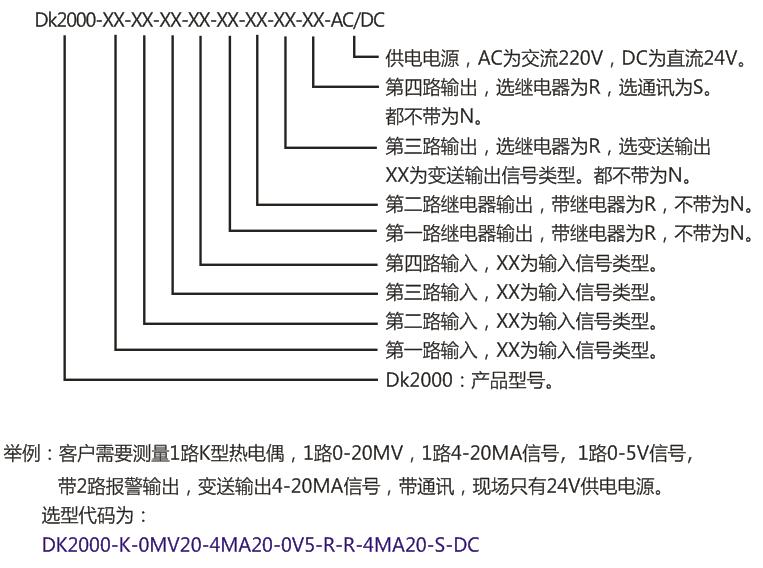

选型示例
|
