DK2300系列实用型智能PID温度过程控制仪表

发表于2023/12/2 / 364次浏览
产品简介

DK2300系列PID控制仪是基于微处理器的单回路过程控制、显示仪表,可对温度,压力,流量等过程参量进行控制和显示,仪表设置灵活,组态方便,操作简单。

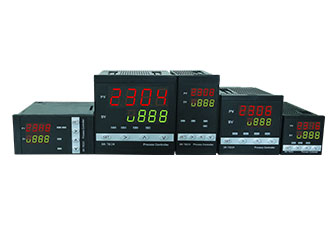

该系列包括:DK2304/DK2306/DK2308/DK23H8/DK2316五款控制

关键词:温控表, PID控制, 过程控制,碳控表,自整定,人工智能,控制,PID自整定。温湿度控制,环境测量控制位势控制。水位控制,压力控制。流量控制,PID控制

详细参数

输入信号范围:23种常见工业标准信号
基本误差:0.2%FS±1个字
测 量 AD:24位,40Hz
输 出 DA:12位,100KSPS
主控输出:1路(可选加热制冷输出方式,继电器三可定义为制冷输出)

输入阻抗:电压时 ≥500K,电流时 ≤200Ω,热电阻 ≤0.25mA,热电偶 ≥500K

输出阻抗(带负载能力):电流时 ≤500Ω(电流有特殊要求,可以做到650欧,订货时说明),继电器 AC220V/2A,DC30V/1A
显示方式:数码管
控制输出周期:10Hz
通讯协议:MODBUS RTU(RS485接口,两线制)
驱动距离:1200米
校验方式:无校验,奇校验,偶校验
波特率:4800,9600,19200
通讯数据格式:一位起始位,八位数据位,一位停止位
供电电压:100-240V AC(47~63Hz)
隔离电压:输入、输出、电源三者隔离, 2300 V  AC  1分钟
工作条件:温度-20℃~+50℃,湿度10%~90%RH
存储条件:温度:-40℃~+80℃;湿度:10%~90%RH

产品特点

高精度24位AD测量,带传感器馈电

可提供4路继电器输出控制

支持MODBUS RTU 通讯

带信号变送功能

可实现加热制冷双输出控制(制冷采用继电器,可以保护制冷压缩机功能)

抗干扰芯片设计测量电路,可工作在恶劣工作环境

改进型DK PID算法控制,输出快捷、无超调。控制速度100MS

选型尺寸

DK2304

外形尺寸: 96*96*109mm

开孔尺寸:92*92mm

DK2306

外形尺寸: 72*72*109mm

开孔尺寸:68*68mm

DK2308

外形尺寸: 96*48*109mm

开孔尺寸:92*44mm

DK23H8

外形尺寸: 48*96*109mm

开孔尺寸:44*92mm

DK2316

外形尺寸: 48*48*109mm

开孔尺寸:44*44mm
